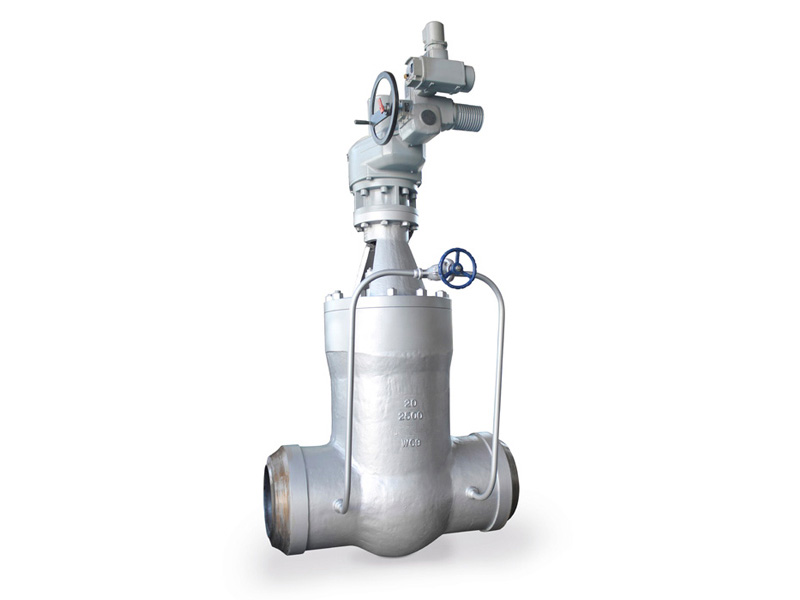

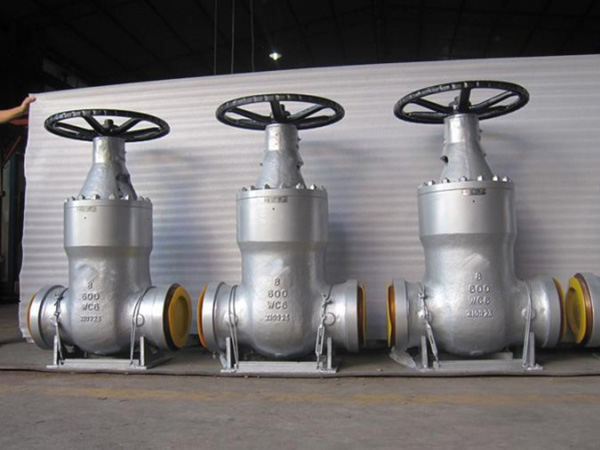

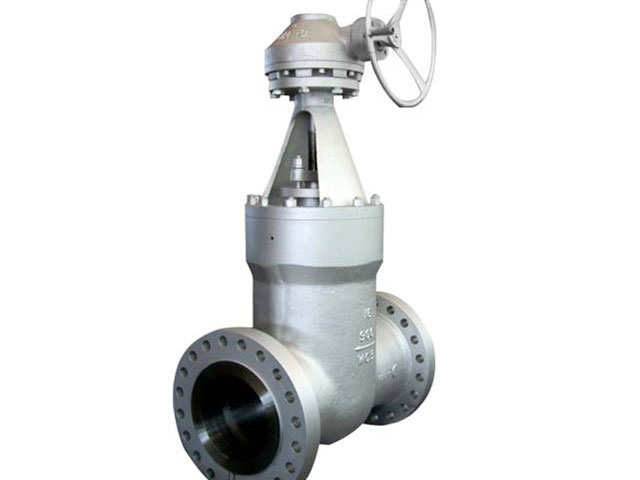

صمام بوابة الختم عالي الضغط

المواصفات الفنية
- التصميم والتصنيع القياسي: API 600
-معيار وجهاً لوجه: ASME B16.10 / API 6D
-نهايات مشتعلة معيار: ASME B16.5 / MSS-SP-44 / ASME B16.47 / ASME B16.25
- الاختبار والتفتيش معيار: API 598 / API 6D

نطاق المنتج
- مادة الجسم: الفولاذ الكربوني ، الفولاذ المقاوم للصدأ ، سبيكة من الصلب ، مونيل ، دوبلكس ، ديكيل
- نطاق الحجم: 1/2 " - 60"
- تصنيف الضغط: الفئة 900 - الفئة 2500
- خيارات الاتصال النهائية: RF ، RTJ ، BW
- درجة حرارة التشغيل: -46 درجة مئوية إلى 560 درجة مئوية
- أوضاع التشغيل: العجلة اليدوية ، علبة التروس ، الكهربائية ، $ $ $ $

الميزات والمزايا الرئيسية

1. غطاء محرك ختم الضغط المتقدم
يتضمن صمام بوابة الختم عالي الضغط تصميم غطاء محرك ذاتية ، مما يعزز سلامة المفصل. على عكس مفاصل غطاء المحرك التقليدية ، فإن الضغط داخل الصمام يقوي الختم ، مما يجعله أكثر موثوقية في ظل ظروف الضغط العالي.

2. هيكل مضغوط وصلب
من خلال التخلص من الحاجة إلى غطاء محرك السيارة ، فإن صمام بوابة الختم عالي الضغط له تصميم أكثر إحكاما ، مما يقلل من الوزن مع الحفاظ على قوة جيدة. هذه الكفاءة الهيكلية تجعلها خيارًا مثاليًا لمساحات التثبيت الضيقة ومتطلبات الأداء العالي.

3. مقاومة درجات الحرارة العالية
تم تصميم هذا الصمام لتحمله على درجات حرارة الحد ، ويحافظ على سلامة الختم حتى عند التعرض للتوسع الحراري. قدرتها على مقاومة تقلبات درجة الحرارة تمنع تخليص القرص ، وضمان التشغيل السلس والمستمر.

4. مقعد تراكب كامل في المتانة المحسنة
يتميز سطح الختم بصمام بوابة الختم عالي الضغط بتراكب كامل ستيليت ، مما يؤدي إلى تحسين مقاومة التآكل بشكل كبير وتوسيع عمر الخدمة. تضمن هذه الميزة ختم موثوق ، حتى في ظل ظروف تدفق الضغط العالي.

5. إسفين مرن لختم ضيق
مزودًا بإسفين مرن ، يتكيف الصمام بشكل فعال مع اختلافات الضغط والتوسع الحراري ، مما يمنع التسرب الداخلي. يعزز هذا التصميم أداء الختم ويمتد عمر التشغيل للصمام.

6. تصميم الإسفين الكامل
يتميز صمام بوابة الختم عالي الضغط بتصميم توجيهي كامل للإسفين ، مما يضمن التشغيل السلس والمحاذاة المناسبة أثناء الفتح والإغلاق. هذا الاحتكاك الصغير نسبيًا ويقلل من الأضرار المحتملة للمكونات الداخلية.

7.
واحدة من الفوائد البارزة لهذا الصمام هي مفصل تقانس التسرب على الإطلاق ، والذي يوفر موثوقية جيدة مقارنة بتصميمات غطاء المحرك. هذه الميزة تجعلها مناسبة بشكل خاص للتطبيقات التي تكون فيها الوقاية من التسرب أمرًا بالغ الأهمية.

8. تصميم الالتفافية الاختيارية
لتحسين توازن الضغط وسهولة التشغيل ، يمكن تزويد صمام بوابة الختم عالي الضغط بنظام تجاوز اختياري. يقلل هذا التصميم عزم الدوران الافتتاحي المطلوب ويحسن الكفاءة الكلية في بيئات الضغط العالي.

التطبيقات
يستخدم صمام بوابة الختم عالي الضغط على نطاق واسع في الصناعات التي تتطلب أداءً عالياً ودرجات حرارة عالية ، بما في ذلك:
- محطات توزيع الوقود الأحفورية
- مصافي النفط والغاز
- المعالجة البتروكيماوية
- خطوط أنابيب البخار
- أنظمة المياه ذات الضغط العالي
- مرافق التصنيع الصناعية

يعد صمام بوابة الختم عالي الضغط هو الخيار الأفضل للمطالبة بالتطبيقات الصناعية ، مما يوفر المتانة المعززة ، وختم جيد ، وأداء عالي الضغط الموثوق به. يضمن تصميم غطاء محرك السيارة المصممة ذاتيًا ، وإسفين مرن ، ومقعد تراكب Stellite ، وظائف طويلة الأجل مع أصغر صيانة.
