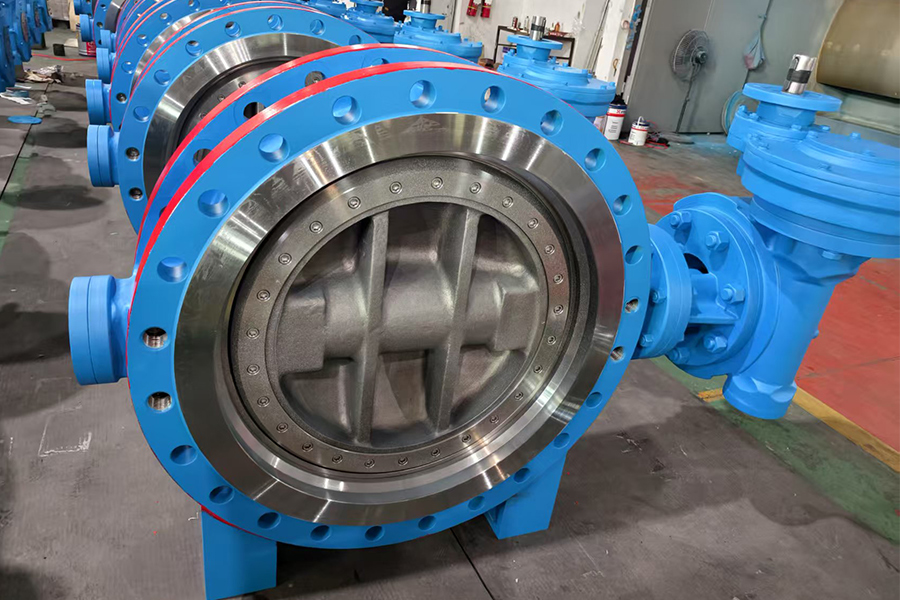

صمام الفراشة الثلاثي غريب الأطوار

● الحجم: 2 "~ 72"

● تصنيف الضغط: class150 ~ 900lb. PN6 ~ PN100

● المواد الرئيسية: ارتفاع درجة الحرارة من الصلب ، الفولاذ المقاوم للصدأ ، الفولاذ المزدوج الخ.

● المادة الجذعية: XM-19 ، فولاذ دوبلكس ، Inconel X-750

● مواد التعبئة: الجرافيت المرن

● مواد المقعد: stellite

● درجة الحرارة: ≤800 ℃

● التصميم والتصنيع: API 609

● وجهاً لوجه: API609 ، ASME B16.10 ، ISO 5752

● ينتهي الاتصال: شفة ، رقاقة ، العروة

● التفتيش والاختبار: API 598 ، EN12266

● العملية: رافعة ، ترس دودة ، كهربائي ، هوائي.

الميزات والمزايا الرئيسية

التصميم الثلاثي غريب الأطوار للحصول على أفضل أداء

واحدة من الميزات العظمى البارزة لصمام الفراشة غريب الأطوار الثلاثي هو بنية الإزاحة الثلاثي الفريدة. يضمن هذا التصميم أن أسطح الختم لا تتلامس إلا أثناء الإغلاق الكامل ، مما يقلل من عزم الدوران التشغيلي والملابس. نتيجة لذلك ، يوفر الصمام تشغيلًا سلسًا وزيادة المتانة وأداء ختم فعال للغاية.

التآكل الخاص ومقاومة درجة الحرارة

تم تصميم صمام الفراشة ثلاثي الأطوار ، تم تصميمه لتحمل البيئات المحدودة ، باستخدام مواد عالية الأداء مثل الصلب عالية الحرارة ، والفولاذ المقاوم للصدأ ، والفولاذ المزدوج. يتم تعزيز مقعد الصمام مع stellite ، سبيكة متينة معروفة بمقاومتها للتآكل والأكسدة ودرجات حرارة عالية تصل إلى 800 درجة مئوية. هذه الخصائص تجعلها مناسبة للغاية للوسائط العدوانية ، بما في ذلك المواد الكيميائية والبخار.

أداء تسرب صفر موثوق به

يشتمل صمام الفراشة الثلاثي غريب الأطوار على آلية ختم معدنية إلى معدن ، مما يضمن أداء الإغلاق الضيق والتسرب الصفري. تعتبر هذه الميزة أمرًا بالغ الأهمية في التطبيقات التي تكون فيها الوقاية من التسرب ضرورية ، مثل المعالجة الكيميائية والتحكم في السوائل ذات الضغط العالي. إن الجمع بين سطح الختم الدقيق للهندسة والمواد المتقدمة يعزز موثوقية الصمام في ظل ظروف ضغط متفاوتة.

القوة الهيكلية والمتانة

مواد عالية الجودة لطول العمر

تم تصميم صمام الفراشة الثلاثي غريب الأطوار بهيكل قوي ، باستخدام مواد عالية الجودة مثل XM-19 ، و Duplex Steel ، و Dister X-750 للساق. توفر هذه المواد قوة ميكانيكية جيدة ومقاومة للارتداء ، مما يضمن عمر الخدمة المطولة حتى في ظل ظروف التشغيل القاسية. بالإضافة إلى ذلك ، يعزز تعبئة الجرافيت المرنة قدرة الصمام على الحفاظ على ختم آمن مع منع التسرب.

تعزيز السلامة مع عمود مضاد للتشويش

لضمان سلامة إلى حد ما أثناء التشغيل ، تم تجهيز صمام الفراشة الثلاثي غريب الأطوار بتصميم عمود مضاد للتشويش. تمنع هذه الميزة أن ينبع الصمام من القذف تحت الضغط العالي ، مما يعزز الأمن التشغيلي العام للنظام.

حلول متعددة الاستخدامات وقابلة للتخصيص

مجموعة واسعة من الأحجام وتصنيفات الضغط

يتوفر صمام الفراشة الثلاثي غريب الأطوار في مجموعة واسعة من الأحجام ، من 2 "إلى 72" ، ويدعم تصنيفات الضغط من الفئة 150 إلى 900 رطل (PN6 إلى PN100). هذا التنوع يجعله قابل للتكيف مع مختلف التطبيقات الصناعية ، من أنظمة التحكم في المياه المنخفضة الضغط إلى شبكات توزيع البخار والغاز عالية الضغط.

خيارات الاتصال والتشغيل المتعددة

تم تصميم صمام الفراشة غريب الأطوار ، المصمم للتوافق مع تكوينات خطوط أنابيب مختلفة ، مع اتصالات نهاية الحافة والرقاقة والخرية. كما أنه يوفر طرق تشغيل متعددة ، بما في ذلك الرافعة اليدوية ، والعتاد الدودة ، والركوب الكهربائي ، والهواء المضغوط ، مما يوفر المرونة بناءً على متطلبات النظام.

الامتثال لمعايير الصناعة

تم تصميم صمام الفراشة الثلاثي غريب الأطوار وتصنيعه وفقًا للمعايير المعترف بها عالميًا مثل API 609 و ASME B16.10 و ISO 5752. يتم إجراء الفحص والاختبار لكل API 598 و EN12266 لضمان الجودة والموثوقية. تضمن هذه الشهادات أن الصمام يلبي الحد من معايير الصناعة للأداء والسلامة.

يعد صمام الفراشة الثلاثي غريب الأطوار خيارًا جيدًا للصناعات التي تتطلب حلول التحكم في التدفق عالية الأداء. بفضل تصميمه الثلاثي غريب الأطوار ، ومواد جيدة ، وقدرة تسرب صفرية ، والامتثال للمعايير الدولية ، يوفر هذا الصمام المتانة طويلة الأمد والتشغيل الموثوق به لشروط الحد.
