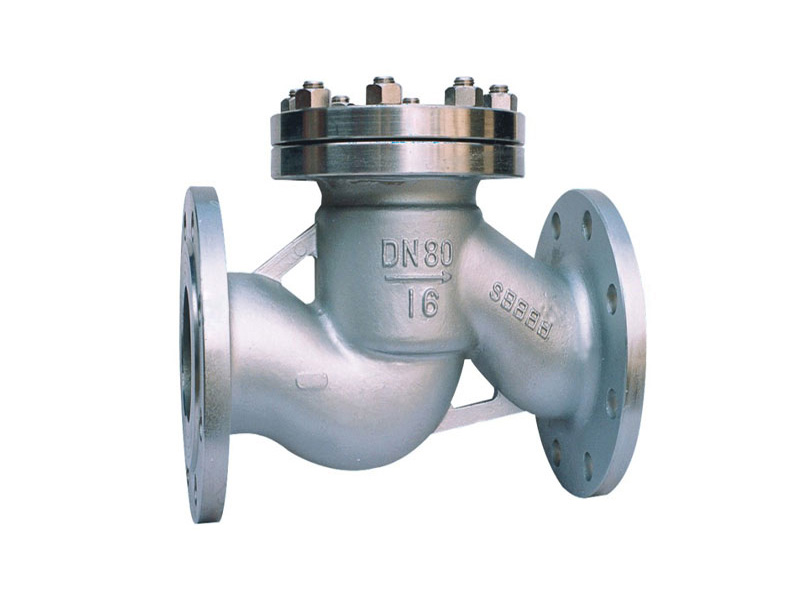

ارفع صمام التحقق

المواصفات الفنية
التصميم والتصنيع المعيار حسب API 6D /BS 1868
وجهاً لوجه معيار حسب API 6D / ASME B16.10
النهايات المبهجة القياسية حسب ASME B16.5/ ASME B16.25
معيار الاختبار والتفتيش حسب API598 /API 6D

نطاق المنتج
مادة الجسم: الصلب الكربوني ، الفولاذ المقاوم للصدأ ، سبيكة من الصلب ، مونيل ، دوبلكس ، ديكيل
نطاق الحجم (S): 1/2 "～ 16"
تصنيف الضغط: class900 ～ الفئة 2500
اتصال نهاية: RF ، RTJ ، BW
درجة حرارة العمل: -29 ℃～ 560 ℃

تصميم جيد وبناء
يتم تصنيع صمام فحص الرفع وفقًا لمعايير صناعة الحد ، وضمان الجودة والسلامة وطول العمر. يلتزم بمعايير التصميم API 6D و BS 1868 ، مما يوفر مستوى عالٍ من الموثوقية. تتوافق الأبعاد وجهاً لوجه مع API 6D و ASME B16.10 ، بينما تلتقي النهايات ذات الحواف بمواصفات ASME B16.5 و ASME B16.25.

اختيار المواد القوية
لتلبية متطلبات التطبيقات المختلفة ، يتوفر صمام فحص المصعد في خيارات مواد متعددة ، بما في ذلك:
- الصلب الكربوني- مثالي للتطبيقات الصناعية العامة بسبب قوتها وفعاليتها من حيث التكلفة.
- الفولاذ المقاوم للصدأ - يوفر مقاومة جيدة للتآكل في البيئات القاسية.
-سبيكة الصلب-مناسبة لعمليات الضغط العالي ودرجات الحرارة العالية.
- Monel و Duplex و Distinel - المصممة لمقاومة جيدة لدرجات حرارة الحد والتآكل والوسائط العدوانية.

الميزات والمزايا الرئيسية
1. أداء ختم موثوق به
- يتميز صمام فحص المصعد بأسطح جلوس مخروطية تضمن ختمًا آمنًا وخاليًا من التسرب ، مما يقلل من خطر التدفق الخلفي.

2. التحكم في التدفق الفعال
- يتحرك القرص من نوع المكبس في حركة خطية ، مما يسمح بالإغلاق السريع وأصغر مقاومة للتدفق إلى الأمام.

3. تصميم محمّل الربيع لإغلاقه المحسن
- توفر آلية زنبرك اختيارية فوق القرص قوة إغلاق إضافية ، مما يضمن إغلاق سريع وفعال عند الحاجة.

4. أصغر تأثير مطرقة المياه
- نظرًا للحركة التي يتم التحكم فيها وسلسًا للقرص ، فإن صمام فحص المصعد صغير نسبيًا إمكانية لمطرقة الماء ، والتي يمكن أن تلحق الضرر بأنظمة الأنابيب.

5. بناء مدمج ودائم
- تم تصميم صمام فحص المصعد مع بنية مضغوطة ، ويوفر قوة ومقاومة عالية للارتداء ، مما يجعله مثاليًا للتشغيل المستمر في البيئات الصعبة.

6. خيارات الاتصال نهاية متعددة الاستخدامات
- متوفر مع RF (الوجه المرتفع) ، و RTJ (مفصل من النوع الدائري) ، و BW (Butt Weld) ، مما يجعلها قابلة للتكوين مع تكوينات أنابيب مختلفة.

7. درجة حرارة التشغيل الواسعة ونطاق الضغط
- مع نطاق درجة حرارة العمل من -29 ℃ إلى 560 ℃ وتصنيف الضغط من الفئة 900 إلى الفئة 2500 ، يكون صمام فحص الرفع قادرًا على الأداء بكفاءة في ظروف الحد.

8. تصميم دبوس المفصلات الداخلية والجسم
- تم تجهيز صمام فحص الرفع مع دبوس المفصلات الداخلية كمعيار ، مع تصميم دبوس مفصلي من خلال الجسم اختياري متاح لتحسين الاستقرار والمتانة.


التطبيقات
يستخدم صمام فحص المصعد على نطاق واسع في الصناعات التي تكون فيها الوقاية من التدفق الخلفي أمرًا بالغ الأهمية ، مثل:
- خطوط أنابيب النفط والغاز- يضمن تدفق أحادي الاتجاه في بيئات الضغط العالي.
- المعالجة البتروكيماوية والكيميائية- توفر ختمًا موثوقًا في ظروف التآكل والدرجات الحرارة العالية.
- محطات الطاقة - ضرورية للحفاظ على سلامة النظام في أنظمة مياه البخار والتبريد.
- مرافق معالجة المياه - تمنع التلوث وتضمن التشغيل السلس في أنظمة المياه البلدية والصناعية.
- التطبيقات البحرية والخارجية - المصممة لتحمل الحدود البيئية في مياه البحر والعمليات البحرية.

صمام فحص الرفع هو حل عالي الأداء ودائم وموثوق لمنع التدفق الخلفي في التطبيقات الصناعية المختلفة. إن تصميمه المتقدم ، واختيار المواد القوية ، وقدرات الختم الجيدة يجعلها مكونًا أساسيًا للأنظمة التي تتطلب التحكم في التدفق الفعال والموثوق بها.
