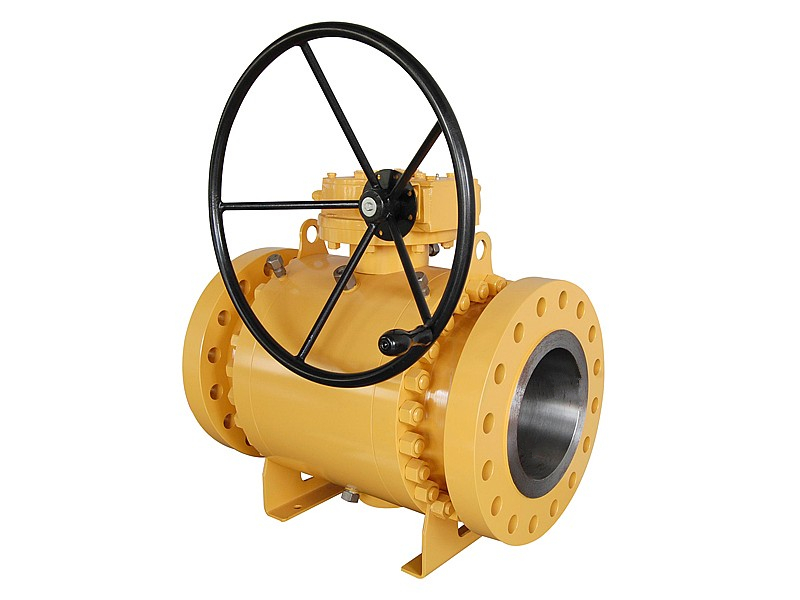

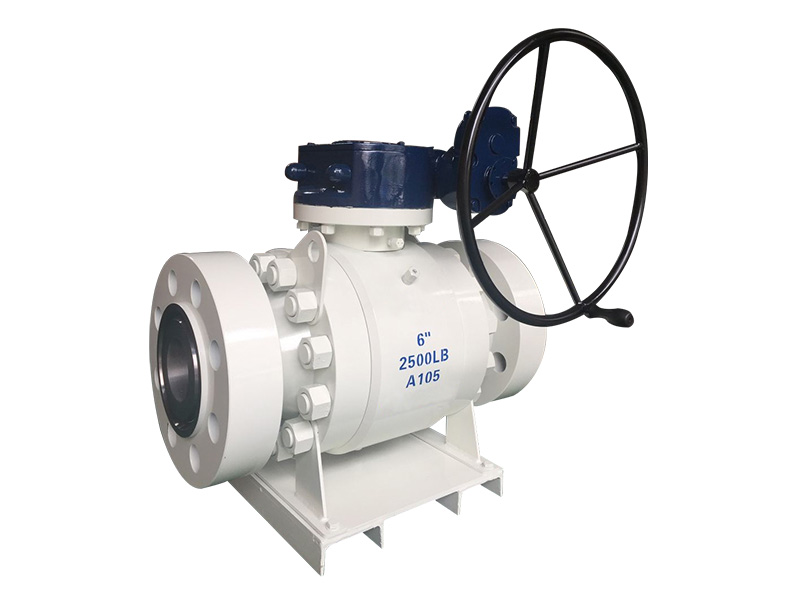

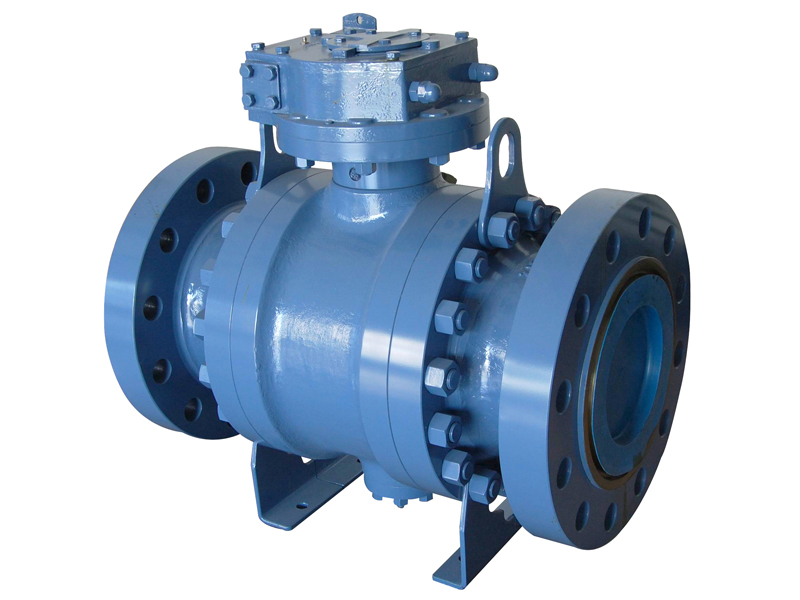

صمام الكرة المثبتة على ترونيون

المواصفات الفنية
- معايير التصميم والتصنيع: API 6D ، ASME B16.34
-معيار وجهاً لوجه: ASME B16.10 ، API 6D
- نهايات ذات حواف معيار: ASME B16.5 ، ASME B16.47 ، ASME B16.25
- اختبار وتفتيش معيار: API 598 ، API 6D
- اختبار آمن للحريق: API 607

نطاق المنتج
يتوفر صمام الكرة المثبتة على Trunnion في مجموعة واسعة من الأحجام والمواد لتلبية المتطلبات التشغيلية المتنوعة:
- مواد الجسم: الصلب الكربوني ، الفولاذ المقاوم للصدأ ، سبيكة من الصلب ، مونيل ، دوبلكس ، ديكيل ، إلخ.
- نطاق الحجم: 2 "إلى 60"
- أنواع التوصيل النهائية: RF ، RTJ ، BW
- تصنيفات الضغط: من الفئة 150 إلى فئة 2500
- نطاق درجة حرارة التشغيل: -46 درجة مئوية إلى 200 درجة مئوية
- طريقة التشغيل: الرافعة ، علبة التروس ، المحرك الكهربائي ، المحرك الهوائي ، إلخ.

الميزات والمزايا الرئيسية
1. تصميم قوي مثبت على Trunnion
يتميز صمام الكرة المثبتة على Trunnion بتصميم كرة ثابت ، مما يقلل من الحركة الزائدة وارتداء صغير نسبيًا. يقلل هذا التصميم عزم الدوران التشغيلي ، مما يتيح التشغيل السلس حتى في ظل ظروف الضغط العالي.

2. أداء الختم المحسن
مع بنية كتلة مزدوجة ونزيف (DBB) ، يوفر هذا الصمام إمكانيات ختم وعزل جيدة. تمنع آلية الضغط الذاتي لضغط التجويف تراكم الضغط الزائد داخل جسم الصمام ، مما يضمن السلامة التشغيلية.

3. تصميم آمن للحريق ومكافحة ثابتة
تم تصميمه لتلبية معايير API 607/6FA التي آمن للحريق ، ويضمن صمام الكرة المثبتة على Trunnion الوظائف المستمرة حتى في ظروف الحريق. بالإضافة إلى ذلك ، يقلل الجهاز المضاد للثبات من خطر التفريغ الإلكتروستاتيكي ، مما يعزز السلامة التشغيلية.

4. ساق مكافحة التلاشي لزيادة السلامة
تم تجهيز جذع الصمام بتصميم مضاد للتلف ، مما يمنع طرد الجذعية العرضية بسبب الضغط الداخلي. هذه الميزة تعزز المتانة وتضمن سلامة المشغل أثناء الاستخدام.

5.
لمزيد من الموثوقية ، يتضمن صمام الكرة المثبتة على Trunnion نظام حقن مانعة للتسرب في حالات الطوارئ. هذا يسمح بختم ثانوي في حالة التسرب ، وضمان التشغيل دون انقطاع وتوسيع عمر الخدمة.

6. تكوينات التجويف الكاملة والانخفاض
متوفر في كل من التصميمات الكاملة للتجويف والتجويف ، يوفر صمام الكرة المثبتة على Trunnion أفضل تحكم في التدفق. يتيح تصميم الضغط الكامل للتجويف انخفاضًا صغيرًا نسبيًا في الضغط ويسمح لعمليات الخنازير ، بينما يوفر إصدار التجويف المنخفض إدارة تدفق فعالة من حيث التكلفة.

7. التطبيقات متعددة الاستخدامات
يستخدم هذا الصمام على نطاق واسع في الصناعات مثل:
- خطوط أنابيب النفط والغاز
- النباتات البتروكيماوية
- مرافق توليد الطاقة
- أنظمة معالجة المياه
- الغاز الطبيعي المسال والتطبيقات المبردة

8. خيارات التشغيل الموثوقة
يدعم صمام الكرة المثبتة على Trunnion العديد من طرق التشغيل ، بما في ذلك الرافعة اليدوية ، وعلبة التروس ، والمشغل الكهربائي ، والمشغل الهوائي. تتيح هذه المرونة سهولة التكامل في الأنظمة الآلية.

صمام الكرة المثبتة على Trunnion هو حل عالي الأداء يركز على السلامة لتطبيقات التحكم في التدفق الحرجة. يضمن تصميمه القوي وقدرات الختم المتقدمة والميزات التشغيلية المتعددة الموثوقية والكفاءة في البيئات الصناعية المطلوبة. مع مجموعة واسعة من خيارات المواد ، وتصنيفات الضغط ، وطرق التشغيل ، يوفر هذا الصمام وظائف جيدة وأداء طويل الأجل.
