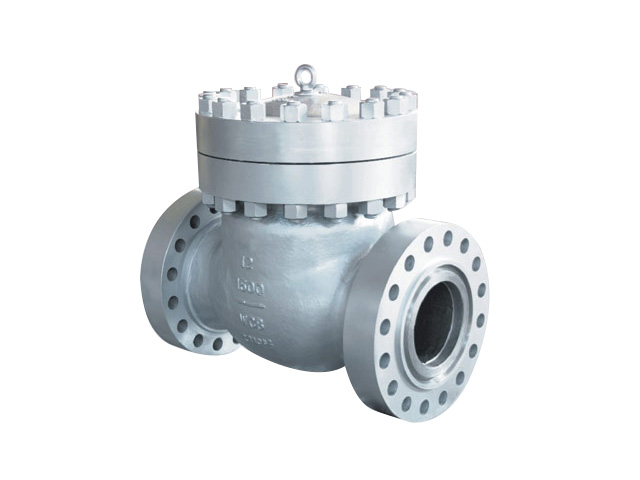

Swing Check Valve

المواصفات الفنية
- التصميم والتصنيع معيار: API 6D / BS 1868
-معيار وجهاً لوجه: API 6D / ASME B16.10
- نهايات ذات حواف معيار: ASME B16.5 / ASME B16.47 / ASME B16.25
- الاختبار والتفتيش معيار: API 598
- نطاق الحجم: 1/2 "إلى 60"
- تصنيف الضغط: الفئة 150 إلى فئة 2500
- مادة الجسم: الفولاذ الكربوني ، الفولاذ المقاوم للصدأ ، سبيكة من الصلب ، مونيل ، دوبلكس ، ديكيل
- اتصال نهاية: RF ، RTJ ، BW
- درجة حرارة التشغيل: -196 ℃ إلى 560 ℃

المزايا الرئيسية
1. التشغيل التلقائي
يعمل صمام فحص التأرجح بشكل مستقل دون الحاجة إلى تدخل يدوي. يتأرجح قرص الصمام عندما يتدفق المتوسط ​​في الاتجاه المقصود ويتم إغلاقه تلقائيًا عندما ينعكس التدفق ، مما يضمن عملية دون انقطاع وفعالة.

2. يمنع أضرار التدفق الخلفي والمعدات
من خلال منع التدفق الخلفي بشكل فعال ، يحمي صمامات الفحص الأرجوحة مضخات ومحركات وغيرها من المعدات الناتجة عن الأضرار الناجمة عن التدفق العكسي. هذا يعزز طول طول النظام ويقلل من تكاليف الصيانة.

3. ختم قوي وموثوق
صمم بدقة ، يضمن صمام الفحص الأرجوحة الختم ضيق ، تم تخفيضه إلى حد ما مخاطر التسرب. يتم الحفاظ على سلامة الختم حتى في ظل الظروف ذات الضغط العالي ودرجات الحرارة العالية.

4. أصغر مقاومة تدفق
يسهل الممر الداخلي المبسط لصمام فحص الأرجوحة تدفق السوائل السلس ، ويقلل من المقاومة وتعزيز كفاءة النظام الكلية. هذا التصميم فقدان ضغط صغير نسبيًا ويؤدي إلى تحسين الأداء.

5. تأثير مطرقة المياه المنخفضة
آلية الإغلاق السريعة التي يتم التحكم فيها والتي يتم التحكم فيها لصمام الفحص المتأرجح تأثير مطرقة المياه الصغيرة نسبيا. هذه الميزة أمر بالغ الأهمية لحماية أنظمة خطوط الأنابيب من ارتفاع الضغط والأضرار الهيكلية.

ميزات التصميم
1. غلاف التغطية والضغط على الغلاف ذاتي الختم
يتوفر صمام التحقق من الأرجوحة مع كل من أغطية الإخلاص الذاتي للضغط ، مما يوفر المرونة في التصميم لتطبيقات مختلفة ومتطلبات الضغط.

2. قرص نوع التأرجح لتحسين الأداء
يضمن القرص من نوع التأرجح عملية موثوقة وسلسة ، مما يوفر آلية فعالة للتحكم في التدفق.

3. تصميم أسطوانة التخميد الاختياري
يمكن تزويد صمام فحص الأرجوحة بأسطوانة تخميد ، مما يسمح بالإغلاق الذي يتم التحكم فيه والتدريج ، مما يقلل من مخاطر مطرقة المياه.

4. هيكل مدمج ودائم
تم تصميمه للاستخدام على المدى الطويل ، ويتميز صمام الفحص الأرجوحة بهيكل مضغوط ومحول جيدًا ، مما يضمن أداء موثوق به حتى في الظروف الصعبة.

5. آلية إغلاق سريعة ومرنة
يستجيب قرص صمام فحص الأرجوحة بسرعة لتغييرات اتجاه التدفق ، مما يضمن الإغلاق السريع مع الحفاظ على المرونة في التشغيل الفعال.

التطبيقات
يستخدم صمام فحص التأرجح على نطاق واسع في مختلف الصناعات ، بما في ذلك:
- النفط والغاز: يضمن التحكم في التدفق ويمنع التدفق الخلفي في أنظمة خطوط الأنابيب الحرجة.
- معالجة المياه: يوفر أداء موثوقًا في توزيع المياه ومرافق المعالجة.
- محطات الطاقة: تحمي المضخات والتوربينات من تلف التدفق العكسي.
- المعالجة الكيميائية: تعامل السوائل العدوانية والعالية درجات الحرارة بكفاءة.

يعد صمام فحص الأرجوحة مكونًا أساسيًا في أنظمة خطوط الأنابيب ، حيث يوفر تحكمًا تلقائيًا وموثوقًا وفعالًا في التدفق. إن أداء ختم جيد ، وأصغر مقاومة للتدفق ، والقدرة على منع التدفق الخلفي يجعله خيارًا مثاليًا لمجموعة واسعة من الصناعات. سواء بالنسبة للتطبيقات ذات الضغط العالي أو ارتفاع درجة الحرارة ، يوفر صمام فحص الأرجوحة حلاً متينًا وفعالًا للحفاظ على عمليات خط أنابيب سلسة وآمنة.
